製品構造図

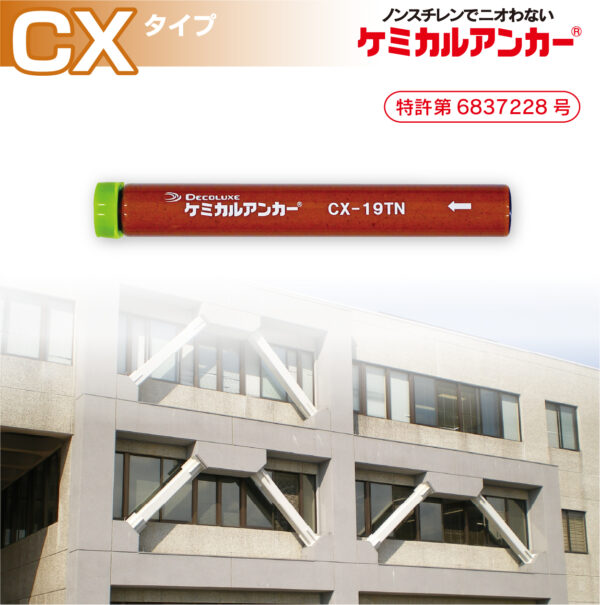

無機質のセメント系主剤ペースト化した活性化液を一定比率でガラス管容器に収容した無機系の接着系アンカーです。
製品特長
優れた耐熱性・固着力
セメント系主剤とペースト化した活性化液、骨材等の最適な配合となっている為、400℃環境下において有機系タイプと比較して耐熱性が優れ、安定した固着力が得られます。
ガラス管タイプで施工時間の短縮
ガラス管内にセメント系主剤とペースト化した活性化液を収容している為、施工時に水に浸す作業を不要とし、施工時間が短縮できます。
回転施工により低騒音施工が可能
回転施工により、アンカー筋の埋め込み時の発生音が60dB以下（通常の会話レベル）に低減し、近隣への騒音対策も万全です。天井面、壁面への施工も可能です。
建物の利用者や施工者の健康に配慮した設計
揮発性有機化合物（VOC）13品目を原材料に使用しない為、環境に優しい製品です。
製品認証取得
（一社）日本建設あと施工アンカー協会の製品認証を取得しています。※施工方法は回転型にて取得しています。
樹脂硬化物の物性規格
| 試験項目 | 規格値 | 試験方法 |
|---|---|---|
| 圧縮強さ | 30N/mm2 以上 | JIS R 5201 |
| 曲げ強さ | 5.0N/mm2 以上 | JIS R 5201 |
CXタイプの施工手順
アンカー筋の形状
・CXタイプのアンカー筋は図のような形状のものを使用します。
・アンカー筋の種類には、ネジボルト、異形棒鋼があります。
硬化時間
施工後の硬化時間は下表を参照して行ってください。
この硬化時間は、最大強度の７割程度の強度を発現するまでの目安の時間です。
（最終強度には５～１０倍程度の時間がかかります）
| 温度 | 5℃ | 10℃ | 20℃ | 30℃ |
|---|---|---|---|---|
| 硬化時間 | 24時間 | 15時間 | 3時間 | 2時間 |
製品規格
標準サイズ
| 品名 | 外径×長さ(mm) | 容量(cm³) | 施工仕様 | 最大引張強度 kN (tonf) ※1 | 長期許容引張強度 kN (tonf) ※2 | 短期許容引張強度 kN (tonf) ※2 | ||
|---|---|---|---|---|---|---|---|---|
| アンカー筋 | 穿孔径(mm) | 埋込深さ(mm) | ||||||
| ★CX-10EN | 10.5×80 | 6 | M10 | 12 | 90 | 36(3.6) | 9.24(0.94) | 13.8(1.41) |
| D10 | 13 | 80 | 7.39(0.75) | 11.0(1.13) | ||||
| ★CX-12EN | 13.0×100 | 11.5 | M12 | 14.5 | 100 | 58(5.9) | 11.3(1.15) | 17.0(1.73) |
| D13 | 16 | 105 | 12.5(1.28) | 18.8(1.92) | ||||
| ★CX-16EN | 16.5×110 | 21 | M16 | 19 | 130 | 109(10) | 19.0(1.94) | 28.5(2.91) |
| D16 | 20 | 130 | 19.2(1.96) | 28.8(2.94) | ||||
| ★CX-19TN | 20.5×155 | 43 | M20 | 23 | 200 | 213(21) | 38.3(3.91) | 57.5(5.87) |
| D19 | 24 | 210 | 51.5(5.25) | 77.3(7.88) | ||||
| ★CX-22MN | 20.5×220 | 68 | M22 | 26 | 250 | 252(24) | 47.4(4.84) | 71.2(7.26) |
| ★CX-22TN | 24.5×175 | 68 | D22 | 28 | 245 | 70.2(7.16) | 105(10.7) | |
| ★CX-25MN | 24.5×265 | 123 | M24 | 30 | 300 | 305(29) | 55.3(5.63) | 82.9(8.45) |
| ★CX-25TN | 28.5×180 | 101 | D25 | 32 | 280 | 91.6(9.35) | 137(14.0) | |
建築耐震工事仕様例
| 仕様 | 品名 | カプセル | 施工仕様 | |||
|---|---|---|---|---|---|---|
| 外径×長さ(mm) | 容量(cm³) | アンカー筋 | 穿孔径(mm) | 埋込深さ(mm) | ||
| 8d仕様 | ★CX-10EN | 10.5×80 | 6 | D10 | 13 | 80 |
| ★CX-12EN | 13.0×100 | 11.5 | D13 | 16 | 105 | |
| ★CX-16EN | 16.5×110 | 21 | D16 | 20 | 130 | |
| ★CX-19EN | 20.5×130 | 37 | D19 | 24 | 160 | |
| ★CX-22EN | 24.5×140 | 57 | D22 | 28 | 180 | |
| 11d仕様 | ★CX-16TN | 16.5×135 | 25 | D16 | 20 | 180 |
| ★CX-19TN | 20.5×155 | 43 | D19 | 24 | 210 | |
| ★CX-22TN | 24.5×175 | 68 | D22 | 28 | 245 | |
| ★CX-25TN | 28.5×180 | 101 | D25 | 32 | 280 | |
| 13d仕様 | ★CX-16THN | 16.5×155 | 29 | D16 | 20 | 210 |
| ★CX-19THN | 20.5×180 | 51 | D19 | 24 | 250 | |
| ★CX-22THN | 24.5×200 | 81 | D22 | 28 | 290 | |
| ★CX-25THN | 28.5×210 | 118 | D25 | 32 | 330 | |
- ★印の品名は、(一社）日本建設あと施エアンカー協会(JCAA)の製品認証を取得しています。施工方式は回転型にて取得しています。
- インチサイズネジボルトは、認証対象外です。 許容強度は、認証の審査項目に含まれておりません。
- ※1 最大引張強度は、Mネジボルト（高強度ボルト）を使用した実験値です。
- ※2 「ケミカルアンカー設計指針」に基づいた計算値です。
＊計算条件;Mネジボルト(SS400相当材）の場合：Fc=21N/ｍｍ2、M16以下 sδy=245N/ｍｍ2、M20以上 sδy=235N/ｍｍ2
異形棒鋼の場合：Fc=21N/ｍｍ2、D13以下(SD295) sδy=295N/ｍｍ2、D16以上(SD345) sδy=345N/ｍｍ2 - 注1 許容強度はアンカーの配置条件により低減する場合があります。「ケミカルアンカー設計指針」（（一社）建築研究振興協会 監修）を参照ください。
短期許容引張強度は、長期許容引張強度の1.5倍となります。
1kgf=9.80665N
梱包仕様
標準梱包
| 品名 | 小箱 | 中箱 | 大箱 | ||
|---|---|---|---|---|---|
| カプセル本数 | カプセル本数 | 内訳 | カプセル本数 | 内訳 | |
| CX-10EN※ | 5 | 100 | （小箱×20） | 1000 | （中箱×10） |
| CX-12EN※ | 5 | 100 | （小箱×20） | 1000 | （中箱×10） |
| CX-16EN | 10 | 110 | （小箱×11） | 550 | （中箱×5） |
| CX-19EN | 10 | 50 | （小箱×5） | 200 | （中箱×4） |
| CX-22EN | — | 10 | — | 100 | （中箱×10） |
| CX-16TN | 10 | 50 | （小箱×5） | 200 | （中箱×4） |
| CX-19TN | 10 | 50 | （小箱×5） | 200 | （中箱×4） |
| CX-22TN | — | 10 | — | 100 | （中箱×10） |
| CX-25TN | — | 5 | — | 50 | （中箱×10） |
| CX-16THN | 10 | 50 | （小箱×5） | 200 | （中箱×4） |
| CX-19THN | — | 10 | — | 100 | （中箱×10） |
| CX-22THN | — | 10 | — | 100 | （中箱×10） |
| CX-25THN | — | 5 | — | 50 | （中箱×10） |
| CX-22MN | — | 5 | — | 50 | （中箱×10） |
| CX-25MN | — | 5 | — | 50 | （中箱×10） |
- ※小箱はフィルム梱包になります。
