使用後の廃棄物を大幅に削減
従来のハードカートリッジ型と比較して、廃棄物の体積を85%以上削減しました。 使用後は小さく畳んで捨てられるフォイルパックを採用しているため、現場での廃棄物を減らし環境に配慮した設計です。
ケミチューブGL430 製品構成

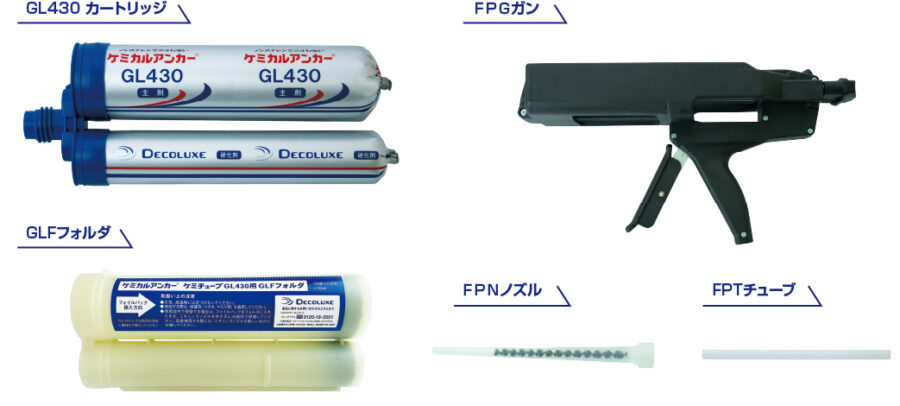

ケミチューブGL430の製品構成と専用アクセサリーです。
★カートリッジ容量は430cm³です。

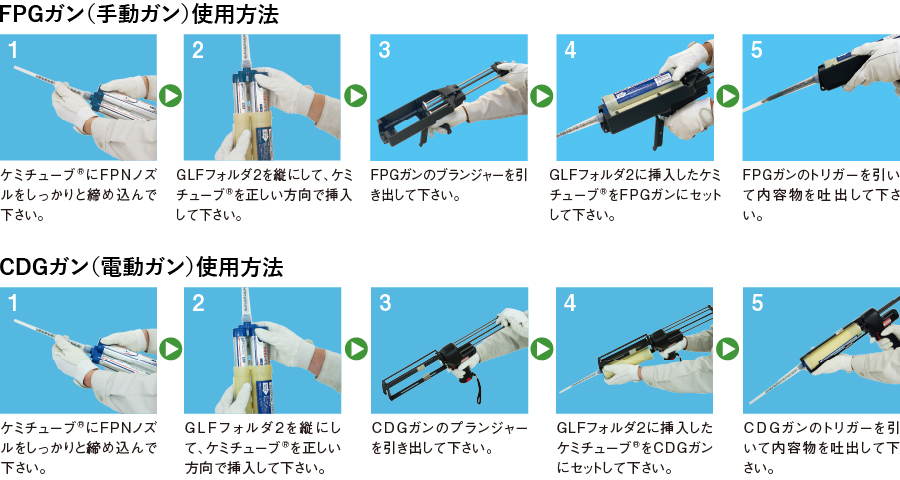

★GLFフォルダ2：GL430用のカートリッジフォルダです。GL430カートリッジをフォルダに挿入して、専用ガンにセットします。

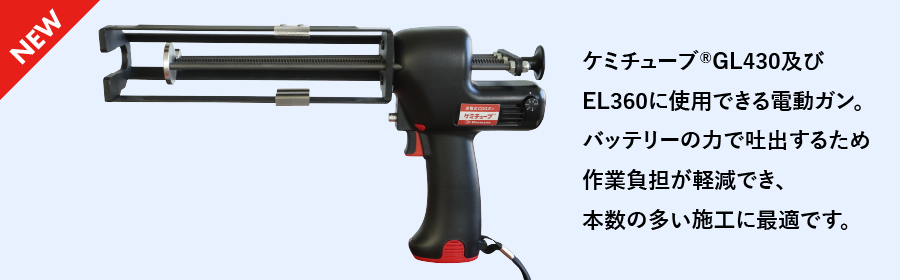

★FPGガン：軽量で扱いやすい手動ガンです。EL360にも使用可能です。
★FPNノズル・FPTチューブ：らせん構造により主剤、硬化剤を確実に混合できます。深い穴に施工する際にはチューブを使用します。EL360にも使用可能です。
製品特長
毒物及び劇物取締法の規制対象外
毒物及び劇物取締法の規制対象外であるため、販売時に自治体への登録、毒劇物取扱責任者の設置等、特別な手続きは必要ありません。
水中施工
水中の施工にも対応しております。
低騒音施工
現場の状況に応じて適量を無駄なく注入でき、ボルト等の斜めカットや、挿入時の電動ハンマー等は不要で、静かに施工ができます。
簡単施工
L型、U型の鉄筋や特殊形状のボルトも施工でき、天井面、壁面への施工も可能です。
強力な固着力
「構造物施工管理要領（令和元年7月）」（発行：（株）高速道路総合技術研究所）の指定するエポキシ樹脂規格値を満たし、耐久性に優れ、水中施工時でも強力な固着力が得られます。
樹脂硬化物の物性規格
| 項目 | GLタイプ樹脂規格値 | エポキシ樹脂規格値※ | 試験方法 |
|---|---|---|---|
| 比重 | 1.3±0.1 | 1.2±0.2 | JIS K 7112 |
| 圧縮降伏強度 | 60N/mm2以上 | 50N/mm2以上 | JIS K 7181 |
| 圧縮弾性係数 | 1,500N/mm2以上 | 1,000N/mm2以上 | JIS K 7181 |
| 引張強度 | 30N/mm2以上 | 20N/mm2以上 | JIS K 7161 |
| 曲げ強度 | 50N/mm2以上 | 40N/mm2以上 | JIS K 7171 |
| 引張せん断付着強度 | 10N/mm2以上 | 10N/mm2以上 | JIS K 6850 |
| シャルピー試験による衝撃強度 | 3.0kJ/m2以上 | 1.5kJ/m2以上 | JIS K 7111-1 |
| 硬度 | 80HDD以上 | 80HDD以上 | JIS K 7215 |
※「構造物施工管理要領（令和元年7月）」（発行：㈱高速道路総合技術研究所）より抜粋
施工手順
ケミチューブGL430の施工手順です。

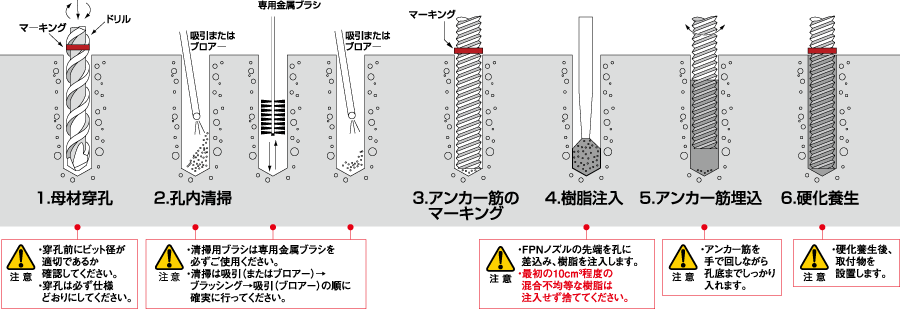

1.母材穿孔（ドリルで既定の深さまで穴をあける）
2.孔内清掃（ダストポンプとブラシを使用し、切粉を完全に除去する）
3.アンカー筋のマーキング
4.樹脂注入（専用ガンで孔底から気泡が入らないように注入）
5.アンカー筋埋込（アンカー筋を手で回しながら孔底までしっかり入れる）
6.硬化養生（硬化するまで動かさない）
確実な固着力を得るため、徹底した清掃と定められた硬化時間の遵守をお願いします。
使用方法
アンカー筋の形状
GLタイプのアンカー筋は図のような形状のものを使用します。
アンカー筋の種類には、ネジボルト、異形棒鋼があります。
硬化時間
| 温度 | 5℃ | 10℃ | 20℃ | 30℃ | 35℃ |
|---|---|---|---|---|---|
| 可使時間 | 120分 | 90分 | 40分 | 25分 | 15分 |
| 硬化時間 | 24時間 | 16時間 | 8時間 | 5時間 | 4時間 |
| 硬化時間（水中孔） | 48時間 | 32時間 | 16時間 | 10時間 | 8時間 |
施工後の硬化時間は、表を参照して行ってください。
施工仕様
| アンカー筋 | 穿孔径×埋込深さ(mm) | 必要樹脂量 ※1 (cm³) | ケミチューブGL430 1本あたりの施工可能本数 ※2 | GL900N 1本あたりの施工可能本数 ※2 | 最大引張強度(kN) ※3 | 長期許容引張強度 kN (tonf) ※4 | 短期許容引張強度 kN (tonf) ※4 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M10 | W3/8 | 12×80 | 6 | 7 | 65 | 55 | 152 | 129 | 47 | 9.24 (0.94) | 13.8 (1.41) |
| D10 | 13×80 | 6 | 65 | 140 | 9.34 (0.95) | 14.0 (1.42) | |||||
| M12 | W1/2 | 14×100 | 9 | 8 | 43 | 48 | 93 | 105 | 61 | 13.7 (1.40) | 20.6 (2.10) |
| D13 | 16×100 | 9 | 43 | 93 | 14.5 (1.48) | 21.8 (2.22) | |||||
| M16 | W5/8 | 18×130 | 16 | 18 | 24 | 21 | 52 | 46 | 131 | 24.1 (2.46) | 36.2 (3.69) |
| D16 | 20×130 | 19 | 20 | 46 | 24.5 (2.49) | 36.7 (3.74) | |||||
| M20 | W3/4 | 22×160 | 26 | 33 | 15 | 11 | 32 | 25 | 174 | 36.5 (3.73) | 54.8 (5.59) |
| D19 | 24×160 | 32 | 12 | 26 | 36.9 (3.77) | 55.4 (5.65) | |||||
| M22 | W7/8 | 25×180 | 41 | 43 | 9 | 9 | 20 | 20 | 213 | 46.3 (4.72) | 69.5 (7.09) |
| D22 | 28×180 | 50 | 7 | 17 | 47.0 (4.79) | 70.5 (7.19) | |||||
| M24 | W1 | 28×190 | 60 | 53 | 6 | 7 | 14 | 16 | 247 | 52.0 (5.30) | 78.0 (7.96) |
| D25 | 32×190 | 68 | 5 | 12 | 53.0 (5.40) | 79.5 (8.10) | |||||
- ※1 必要樹脂量は余剰率2割で計算しています。
- ※2 施工可能本数はあくまで目安であり実際の施工によってはばらつくことがあります。
- ※3 最大引張強度はMネジボルト（高強度ボルト）を使用した実験値です。（Fc=24N/ｍｍ2、乾燥孔）
- ※4 「ケミカルアンカーGLタイプ強度計算式」に基づいた計算値です。
＊計算条件;Mネジボルト（SS400相当材）の場合：Fc＝21N/mm2、M16以下 sδy=245N/ｍｍ2、M20以上 sδy=235N/mm2
異形棒鋼の場合：Fc=21N/mm2、D13以下（SD295） sδy=295N/mm2、D16以上（SD345） sδy=345N/ｍｍ2
樹脂とコンクリートの許容付着応力度：乾燥孔の場合 τa＝16√（Fc/21）N/ｍｍ2、 湿潤孔、水中孔の場合τa＝13√（Fc/21）N/mm2 - 注1 許容強度はアンカーの配置条件により低減する場合があります。「ケミカルアンカー設計指針」（（一社）建築研究振興協会 監修）を参照ください。
短期許容引張強度は、長期許容引張強度の1.5倍となります。 1kgf=9.80665N
製品規格
ケミチューブGL430
| 品名 | 容量(cm³) | 主成分 | |
|---|---|---|---|
| GL430 | 430 | 主剤 | ビスフェノールA型エポキシ樹脂 |
| 硬化剤 | 変性脂肪族ポリアミン | ||
GL900N
| 品名 | 容量(cm³) | 主成分 | |
|---|---|---|---|
| GL900N | 900 | 主剤 | ビスフェノールA型エポキシ樹脂 |
| 硬化剤 | 変性脂肪族ポリアミン | ||
梱包仕様
ケミチューブGL430カートリッジ
| 製品名 | 容量(cm³) | セット内容 | 梱包単位 |
|---|---|---|---|
| GL430 | 430 | ・GL430カートリッジ×1本 ・FPNノズル×1本 ・FPTチューブ1本 | 10セット／箱 |
ケミチューブGL430専用施工部品
| 製品名 | 内容 | 梱包単位 |
|---|---|---|
| GLFフォルダ2 | 専用カートリッジフォルダ | 1本／袋 |
| FPGガン | 専用手動ガン | 1台／箱 |
| FPNノズル | 専用ミキシングノズル | 10本／袋 |
| FPTチューブ | 延長チューブ | 10本／袋 |
GL900Nカートリッジ
| 製品名 | 容量(cm³) | セット内容 | 梱包単位 |
|---|---|---|---|
| GL900N | 900 | ・GL900Nカートリッジ×1本 ・GLNノズルL2×1本 | 5セット／箱 |
GL900N専用施工部品
| 製品名 | 内容 | 梱包単位 |
|---|---|---|
| GLA900 | 専用エアーガン | 1台／箱 |
| GLNノズルL2 | 専用ミキシングノズル | 5本／箱 |
