ケミカルアンカー® RMタイプ（低温速硬・カプセル型・回転/回転打撃）

厚生労働省が危険有害性情報として「発がんのおそれの疑い」、「生殖能又は胎児への悪影響のおそれ」等を注意喚起している「スチレン」を原材料に使用しない変性ビニルエステル樹脂を採用した環境に優しいカプセル型固着剤です。Rタイプと同じ施工仕様で寒冷地向けの硬化が早い（低温速硬用）タイプです。

【主な用途】耐震補強工事　看板等取付工事　機器取付工事　堤防嵩上げ工事　ガードレール取付工事　照明灯取付工事　橋脚補強工事　トンネル内工事

カタログDL

カタログ請求

よくある質問

強度計算サービス

製品構造図

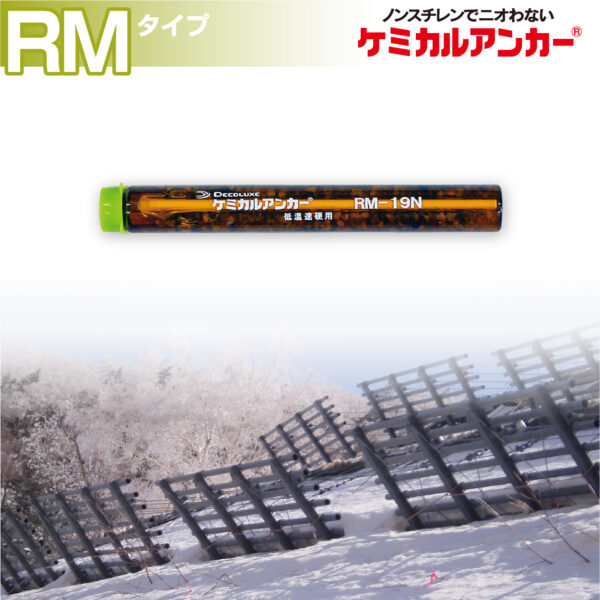

「スチレン」を原材料に使用しない変性ビニルエステル樹脂を採用し、骨材と硬化剤をガラス管内に収容した低温速硬のカプセル型固着剤です。

製品特長

樹脂硬化物の物性規格

試験項目	規格値	試験方法
圧縮強さ	100N/mm2 以上	JIS K 7181
圧縮弾性係数	1000N/mm2 以上	JIS K 7181
引張強さ	20.0N/mm2 以上	JIS K 7113
曲げ強さ	40.0N/mm2 以上	JIS K 7171
耐アルカリ性	質量変化率 ±10%以内	JIS K 6919

RMタイプの施工手順

アンカー筋の形状

RMタイプのアンカー筋は図のような形状のものを使用します。
アンカー筋の種類には、ネジボルト、異形棒鋼があります。

硬化時間

施工後の硬化時間は下表を参照して行ってください。
水中では約2倍の硬化時間が必要となります。
30℃以上の高温環境下では施工不良の原因となる可能性があるため、カプセル、母材を冷却の上ご使用ください。

温度	-10℃	0℃	5℃	20℃
硬化時間	2時間	45分	25分	5分

製品規格

標準サイズ

品名	カプセル		施工仕様			長期許容引張強度 kN (tonf) ※1	短期許容引張強度 kN (tonf) ※1
	外径×長さ(mm)	容量(cm³)	アンカー筋	穿孔径(mm)	埋込深さ(mm)
RM-8N	8×70	3.3	M8	9	70	5.53(0.56)	8.29(0.84)
			D6	9		5.81(0.59)	8.71(0.88)
RM-10N	10.5×80	6	M10	12	90	9.24(0.94)	13.8(1.41)
			D10	12.5	80	9.40(0.95)	14.1(1.43)
			3/8″	12		7.30(0.74)	10.9(1.11)
RM-12N	13×83	10	M12	14.5	100	11.3(1.15)	17.0(1.73)
			D13	16		11.3(1.15)	16.9(1.73)
			1/2″	14.5		11.1(1.13)	16.7(1.70)
RM-16N	15×110	18	M16	18	130	18.9(1.92)	28.3(2.89)
			D16	19		19.0(1.94)	28.6(2.91)
			5/8″	18		18.9(1.93)	28.4(2.89)
RM-19N	19×153	40	M20	23	200	38.3(3.91)	57.5(5.87)
			D19	24		46.5(4.74)	69.8(7.12)
			3/4″	22		33.4(3.40)	50.1(5.11)
RM-22N	22×198	70	M22	26	250	47.4(4.84)	71.2(7.26)
			D22	28		73.2(7.46)	109(11.2)
			7/8″	26		46.1(4.70)	69.2(7.06)
RM-25N	24.5×265	118	M24	30	300	55.3(5.63)	82.9(8.45)
			D25	32		105(10.7)	158(16.1)
			1″	30		60.6(6.18)	90.9(9.27)
RM-30N	33×288	233	M30	38	350	87.8(8.96)	131(13.4)
			D29	38		145(14.8)	217(22.2)
			D32	40		143(14.6)	214(21.9)
RM-36N	35×364	329	M36	44	400	127(13.0)	191(19.5)
			D35	46		188(19.2)	282(28.8)
			D38	48		186(19.0)	279(28.5)

• ※1「ケミカルアンカー設計指針」に基づいた計算値です。
  ＊計算条件；
  Mネジボルト(SS400相当材）の場合：Fc=21N/ｍｍ²
  M16以下 sδy=245N/ｍｍ2、M20以上 sδy=235N/ｍｍ²
  異形棒鋼の場合：Fc=21N/ｍｍ²、
  D13以下(SD295) sδy=295N/ｍｍ²
  D16以上(SD345) sδy=345N/ｍｍ²
• 注1 短期許容引張強度は、長期許容引張強度の1.5倍となリます。
• 注2 RM-30N、36Nは回転打撃施工で行ってください。
