施工方法
製品構造図

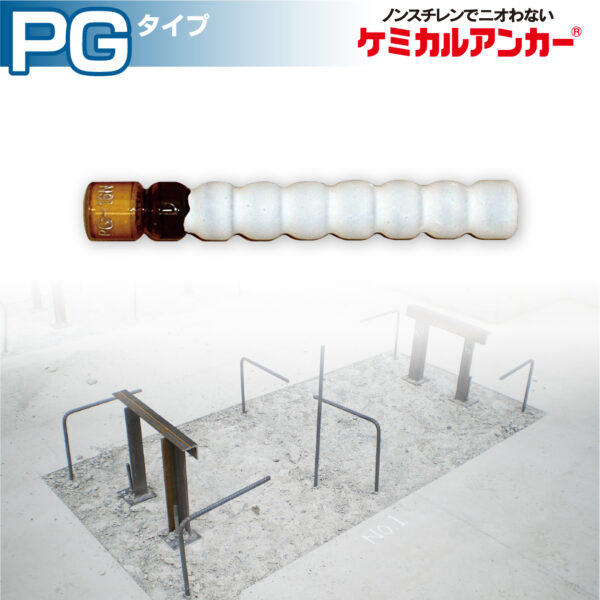

変性ビニルエステル樹脂を採用し、硬化剤をガラス管頭部に収容し更に外側にコーティングした打ち込み式のカプセル型固着剤です。
製品特長
建物の利用者や施工者の健康に配慮した設計
厚生労働省が危険有害性情報として「発がんのおそれの疑い」、「生殖能又は胎児への悪影響のおそれ」等を注意喚起している「スチレン」を原材料に使用しない変性ビニルエステル樹脂を採用し、施工時に不快となるスチレン臭は全くしません。
簡単施工
ハンマーで叩き込むだけで簡単に施工ができます。曲げ鉄筋（L型、J型、U型）等の施工が可能です。天井面、壁面への施工も可能です。
長期保存
品質保証期間が製造日より2年間となり、長期保存が可能となりました。
製品認証取得
（一社）日本建設あと施工アンカー協会の製品認証を取得しています。
樹脂硬化物の物性規格
| 試験項目 | 規格値 | 試験方法 |
|---|---|---|
| 圧縮強さ | 100N/mm2 以上 | JIS K 7181 |
| 圧縮弾性係数 | 1000N/mm2 以上 | JIS K 7181 |
| 引張強さ | 20.0N/mm2 以上 | JIS K 7113 |
| 曲げ強さ | 40.0N/mm2 以上 | JIS K 7171 |
| 耐アルカリ性 | 質量変化率 ±10%以内 | JIS K 6919 |
PGタイプの施工手順
アンカー筋の形状
PGタイプのアンカー筋は、図のような形状のものを使用します。
アンカー筋の種類には、ネジボルト、異形棒鋼があります。
硬化時間
施工後の硬化時間は下表を参照して行ってください。
| 温度 | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ |
|---|---|---|---|---|---|
| 硬化時間 | ー | 7時間 | 100分 | 60分 | 30分 |
製品規格
| 品名 | カプセル | 施工仕様 | 最大引張強度 kN (tonf) ※1 | 長期許容引張強度 kN (tonf) ※2 | 短期許容引張強度 kN (tonf) ※2 | |||
|---|---|---|---|---|---|---|---|---|
| 外径×長さ(mm) | 容量(cm³) | アンカー筋 | 穿孔径(mm) | 埋込深さ(mm) | ||||
| ★PG-10N | 10.5×78 | 6 | D10 | 12.5 | 90 | 35(3.5) | 7.05(0.71) | 10.5(1.07) |
| M10 | 12 | 51(5.2) | 6.93(0.70) | 10.4(1.06) | ||||
| 3/8″ | 11.5(12) | 51(5.2) | 6.97(0.71) | 10.4(1.06) | ||||
| ★PG-13N | 13×98 | 11 | D13 | 16 | 110 | 64(6.5) | 10.3(1.05) | 15.5(1.58) |
| M12 | 14.5 | 66(6.7) | 10.3(1.05) | 15.5(1.58) | ||||
| 1/2″ | 14.5 | 66(6.7) | 10.2(1.04) | 15.3(1.56) | ||||
| ★PG-16N | 16.5×119 | 23 | D16 | 20 | 140 | 89(9.0) | 16.8(1.71) | 25.2(2.57) |
| M16 | 19 | 131(13) | 16.7(1.70) | 25.0(2.55) | ||||
| 5/8″ | 19 | 131(13) | 16.7(1.70) | 25.1(2.56) | ||||
| ★PG-19N | 18×167 | 36 | D19 | 24 | 170 | 128(13) | 24.8(2.53) | 37.3(3.80) |
| M20 | 23 | 183(18) | 24.4(2.49) | 36.6(3.74) | ||||
| 3/4″ | 22 | 183(18) | 24.6(2.50) | 36.9(3.76) | ||||
- ★印の品名は、(一社）日本建設あと施エアンカー協会(JCAA)の製品認証を取得しています。
- インチサイズネジボルトは、認証対象外です。 許容強度は、認証の審査項目に含まれておりません。
- ※1 最大引張強度は異形棒鋼（材質D10:SD295、D13以上：SD345)、Mネジ（高強度ボルト）を使用した実験値です。〈※1kgf=9.80665N〉
- ※2 「ケミカルアンカーPGタイプ強度計算式」に基づいた計算値です。
＊計算条件；Mネジボルト(SS400相当材）の場合：Fc=21N/ｍｍ2、M16以下 sδy=245N/ｍｍ2、M20以上 sδy=235N/ｍｍ2
異形棒鋼の場合：Fc=21N/ｍｍ2、D13以下(SD295) sδy=295N/ｍｍ2、D16以上(SD345) sδy=345N/ｍｍ2 - 注1 強度計算の詳細は、PGタイプ技術資料を参照下さい。
短期許容引張強度は、長期許容引張強度の1.5倍となります。
1kgf=9.80665N
梱包仕様
| 品名 | 小箱 | 中箱 | 大箱 | ||
|---|---|---|---|---|---|
| カプセル本数 | カプセル本数 | 内訳 | カプセル本数 | 内訳 | |
| PG-10N※3 | 5 | 100 | （小箱×20） | 1000 | （中箱×10） |
| PG-13N※3 | 5 | 100 | （小箱×20） | 1000 | （中箱×10） |
| PG-16N | 25 | 100 | （小箱×4） | 500 | （中箱×5） |
| PG-19N | 10 | 50 | （小箱×5） | 200 | （中箱×4） |
- ※3 小箱はフィルム梱包になります。
- ※本製品は、労働安全衛生法及び関連法規に定められた対象物質を指針値以上含有しております。
