施工方法
使用後の廃棄物を大幅に削減
従来のハードカートリッジ型と比較して、廃棄物の体積を85%以上削減しました。 使用後は小さく畳んで捨てられるフォイルパックを採用しているため、現場での廃棄物を減らし環境に配慮した設計です。

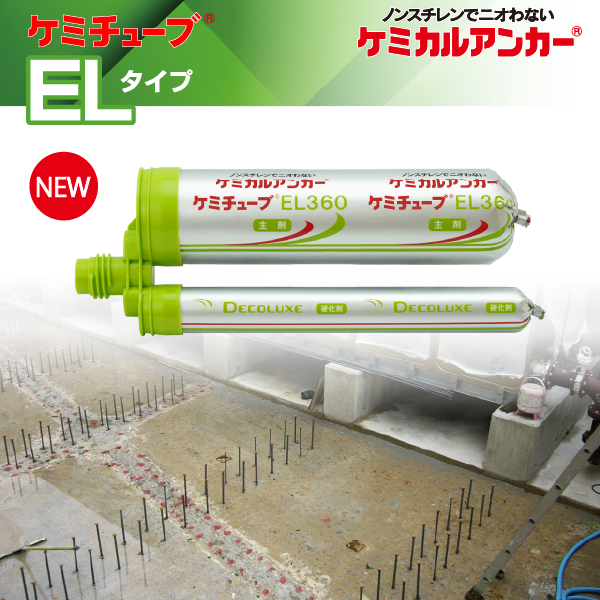

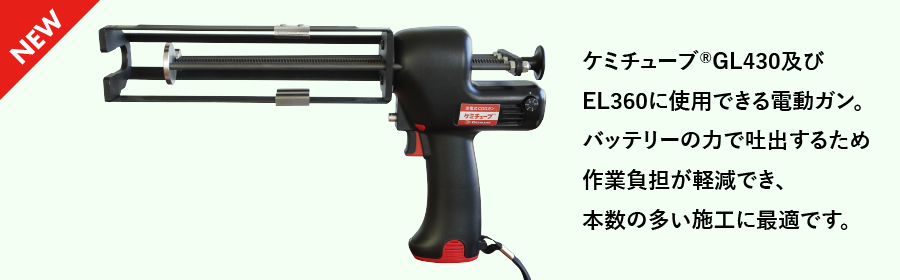

ケミチューブEL360 製品構成
ケミチューブEL360の製品構成および専用アクセサリーです。
★カートリッジ容量は360cm³です。
★ELFフォルダ：EL360用のカートリッジフォルダです。EL360カートリッジをフォルダに挿入して、専用ガンにセットします。
★FPGガン：軽量で扱いやすい手動ガンです。GL430にも使用可能です。
★FPNノズル：らせん構造により主剤、硬化剤を確実に混合できます。深い穴に施工する際にはチューブを使用します。
GL430にも使用可能です。
製品特長
健康に配慮
厚生労働省が危険有害性情報として「発がんのおそれの疑い」「生殖能又は胎児への悪影響のおそれ」等を注意喚起している「スチレン」を原材料に使用しない変性ビニルエステル樹脂を採用し、施工時に不快となるスチレン臭は全くしません。
簡単施工
L型、U型の鉄筋や特殊形状のボルトも施工でき、天井面、壁面への施工も可能です。
早い硬化時間
20℃・30分で硬化し、早い施工が可能です。
低騒音施工
現場の状況に応じて適量を無駄なく注入でき、ボルト等の斜めカットや、挿入時の電動ハンマー等は不要で、静かに施工できます。
施工手順
EL360の標準的な施工手順です。
1.母材穿孔（ドリルで既定の深さまで穴をあける）
2.孔内清掃（ダストポンプとブラシを使用し、切粉を完全に除去する）
3.樹脂注入（専用ガンで孔底から気泡が入らないように注入）
4.アンカー筋埋込（アンカー筋を手で回しながら孔底までしっかり入れる）
5.硬化養生（硬化するまで動かさない）
確実な固着力を得るため、徹底した清掃と定められた硬化時間の遵守をお願いします。

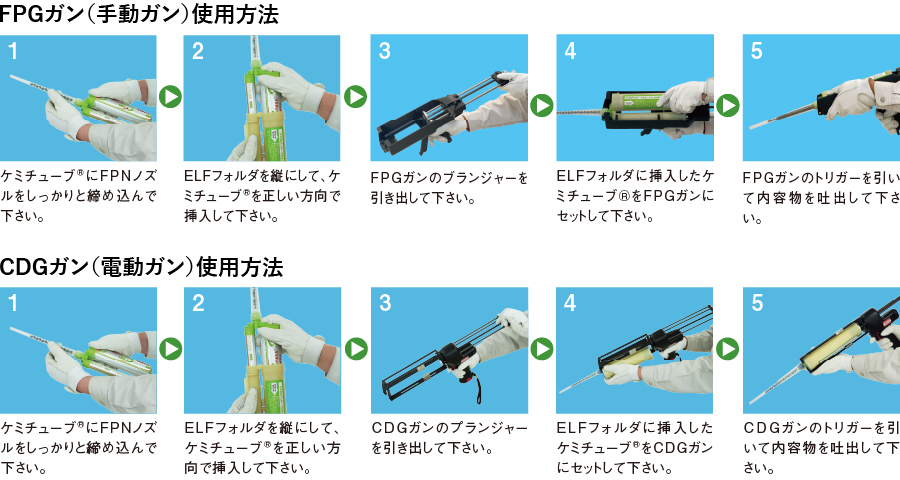

使用方法
アンカー筋の形状
ELタイプのアンカー筋は図のような形状のものを使用します。
アンカー筋の種類には、ネジボルト、異形棒鋼があります。
硬化時間
| 温度 | -5℃ | 0℃ | 10℃ | 20℃ | 30℃ |
|---|---|---|---|---|---|
| 可使時間 | 60分 | 45分 | 15分 | 6分 | 3分 |
| 硬化時間 | 420分 | 180分 | 60分 | 30分 | 15分 |
施工後の硬化時間は、表を参照して行ってください。
施工仕様
| アンカー筋 | 穿孔径×埋込深さ(mm) | 必要樹脂量 ※1 (cm³) | ケミチューブ EL360 1本あたりの施工可能本数 ※2 | 最大引張強度(kN) ※3 | 長期許容引張強度 kN (tonf) ※4 | 短期許容引張強度 kN (tonf) ※4 | |||
|---|---|---|---|---|---|---|---|---|---|
| M8 | 10×70 | 4 | 80 | 26.0 | 5.97 (0.60) | 8.96 (0.91) | |||
| M10 | W3/8 | 12×90 | 6 | 7 | 53 | 45 | 47.0 | 9.47 (0.96) | 14.2 (1.44) |
| D10 | 13×90 | 7 | 45 | 11.6 (1.18) | 17.4 (1.78) | ||||
| M12 | W1/2 | 14×100 | 9 | 8 | 35 | 40 | 70.1 | 13.7 (1.40) | 20.6 (2.10) |
| D13 | 16×100 | 9 | 35 | 14.5 (1.48) | 21.8 (2.22) | ||||
| M16 | W5/8 | 18×130 | 16 | 18 | 20 | 17 | 121 | 24.1 (2.46) | 36.2 (3.69) |
| D16 | 20×130 | 19 | 16 | 24.5 (2.49) | 36.7 (3.74) | ||||
| M20 | W3/4 | 22×170 | 28 | 35 | 11 | 9 | 179 | 38.3 (3.91) | 57.5 (5.87) |
| D19 | 24×170 | 34 | 9 | 41.4 (4.22) | 62.1 (6.33) | ||||
| M22 | W7/8 | 25×190 | 43 | 45 | 7 | 7 | 211 | 47.4 (4.84) | 71.2 (7.26) |
| D22 | 28×190 | 53 | 6 | 52.0 (5.30) | 78.0 (7.96) | ||||
| M24 | W1 | 28×210 | 67 | 58 | 4 | 5 | 235 | 55.3 (5.63) | 82.9 (8.45) |
| D25 | 32×210 | 75 | 4 | 63.8 (6.51) | 95.7 (9.76) | ||||
- ※1 必要樹脂量は余剰率2割で計算しています。
- ※2 施工可能本数はあくまで目安であり実際の施工によってはばらつくことがあります。
- ※3 最大引張強度はMネジボルト（高強度ボルト）を使用した実験値です。（Fc=24N/ｍｍ2、）
- ※4 「ケミカルアンカーELタイプ強度計算式」に基づいた計算値です。
＊計算条件;Mネジボルト（SS400相当材）の場合：Fc＝21N/mm2、M16以下 sδy=245N/ｍｍ2、M20以上 sδy=235N/mm2
異形棒鋼の場合：Fc=21N/mm2、D13以下（SD295） sδy=295N/mm2、D16以上（SD345） sδy=345N/ｍｍ2 - 注1 許容強度はアンカーの配置条件により低減する場合があります。「ケミカルアンカー設計指針」（（一社）建築研究振興協会 監修）を参照ください。
短期許容引張強度は、長期許容引張強度の1.5倍となります。 1kgf=9.80665N
製品規格
ケミチューブEL360
| 品名 | 容量(cm³) | 主成分 | |
|---|---|---|---|
| EL360 | 360 | 主剤 | 変性ビニルエステル樹脂 |
| 硬化剤 | 過酸化ベンゾイル | ||
梱包仕様
ケミチューブEL360カートリッジ
| 製品名 | 容量(cm³) | セット内容 | 梱包単位 |
|---|---|---|---|
| EL360 | 360 | ・EL360カートリッジ×1本 ・FPNノズル×2本 | 10セット／箱 |
ケミチューブEL360専用施工部品
| 製品名 | 内容 | 梱包単位 |
|---|---|---|
| ELFフォルダ | 専用カートリッジフォルダ | 1本／袋 |
| FPGガン | 専用手動ガン | 1台／箱 |
| FPNノズル | 専用ミキシングノズル | 10本／袋 |
