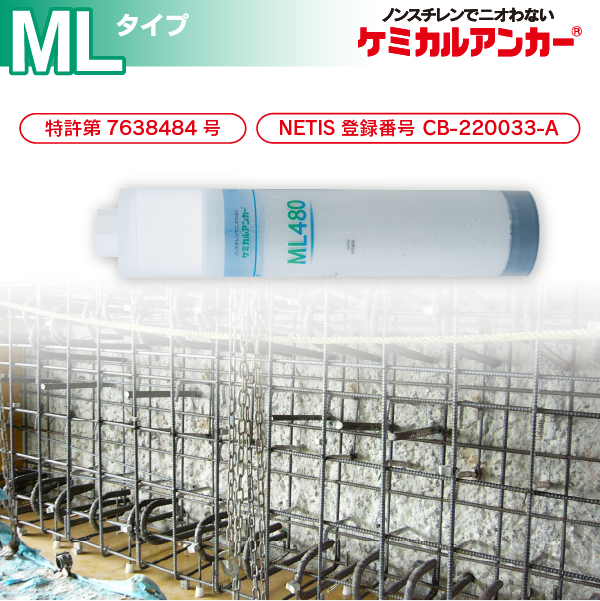

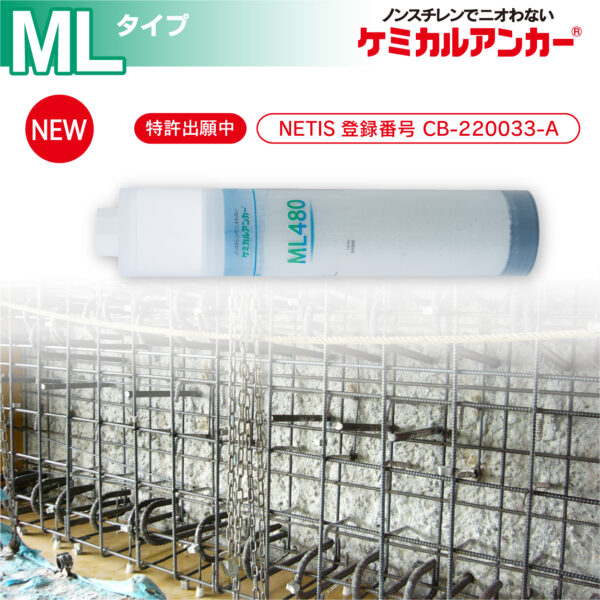

ケミカルアンカー® MLタイプ（カートリッジ型・注入方式）

セメントと水が同一容器に収容されている無機系カートリッジシステムです。撹拌棒を使ってフィルムを突き破り、そのまま混合することができます。

ケミカルアンカー・MLタイプは、2023年2月20日にNETIS(新技術情報提供システム)に登録されました。

登録内容につきましては、下記公式ページよりご確認下さい。

https://www.netis.mlit.go.jp/netis/input/pubsearch/details?regNo=CB-220033%20

【主な用途】耐震補強工事　看板等取付工事　設備取付工事　機器取付工事　照明灯取付工事　橋脚補強工事　トンネル内工事

動画をみる

施工方法

構造図

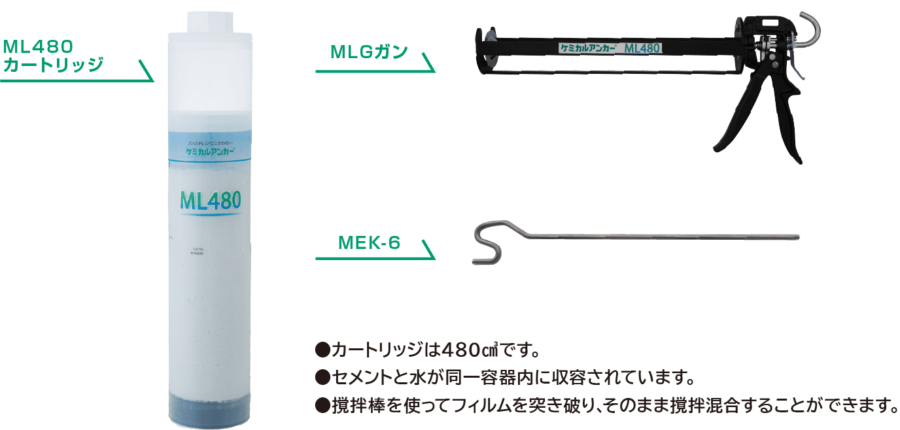

製品構成

★カートリッジ容量は480cm³ です。
★専用撹拌棒（MEK-6）：電気ドリルに装着して使用することができます。カートリッジ内のフィルムを突き破り、そのまま撹拌混合することができます。容器内全体を混合ムラなく撹拌することのできる形状です。
★MLGガン：トリガーを離すと樹脂の吐出が止まります。軽量で扱いやすい手動ガンです。

製品特長

セメントと水の容器を一体化

セメントと水を同一容器内に収容したことにより、水の量を測る作業や注水する作業が不要です。また、水をこぼす心配もありません。

施工管理が簡単

セメントと水の数量を間違えることがありません。

施工性UP

骨材の粒度が小さいため、混合性やアンカー筋の挿入性が優れています。天井面、壁面への施工も可能です。

ゴミの削減

セメントと水の容器を一体化しているため、ゴミの量を最小限にできます。

長い可使時間

夏場の施工環境下※でも充分な可使時間を確保しています。※施工時の環境温度の上限は35℃です。

通年で使用可能

専用水は通年で使用可能であり、季節ごとに使い分ける必要はありません。

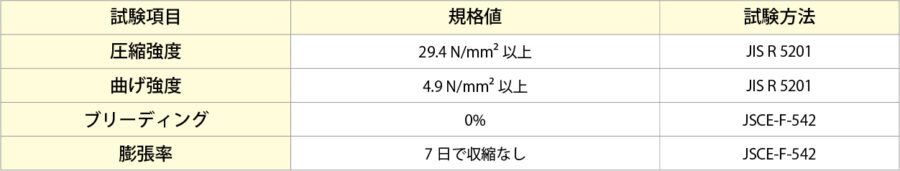

MLタイプの製品規格

試験項目	規格値	試験方法
圧縮強度	50.0N/mm²以上	JIS R 5201
曲げ強度	4.9N/mm²以上	JIS R 5201
ブリーディング	0%	JSCE-F-542
膨張率	7日で収縮なし	JSCE-F-542

MLタイプの施工手順

使用方法

アンカー筋の形状

・MLタイプのアンカー筋は図のような形状のものを使用します。
・アンカー筋の種類には、ネジボルト、異形棒鋼があります。

硬化時間

施工後の硬化時間は下表を参照して行ってください。

温度	5℃	10℃	20℃	30℃	35℃
可使時間	60分	40分	25分	15分	10分
硬化時間	12時間	10時間	8時間	5時間	4時間
設計強度発現時間	48時間	36時間	24時間	10時間	8時間

MLタイプは直射日光、水濡れ、湿気を避け、5～35℃の屋内冷暗所で保管してください。

施工仕様

アンカー筋	穿孔径×埋込深さ(mm)※1	必要樹脂量(cm³)※2	ML480 1本あたりの施工可能本数※3	最大引張強度(kN)※4	長期許容引張強度 kN (tonf)※5	短期許容引張強度 kN (tonf)※5
M10	13×150	14	30	45	9.47 (0.96)	14.2 (1.44)
D10	13×150	12	38	45	14.0 (1.43)	21.0 (2.14)
M12	15×180	20	21	60	13.7 (1.40)	20.6 (2.10)
D13	16×195	18	23	60	24.9 (2.54)	37.3 (3.81)
M16	19×240	37	11	134	25.6 (2.61)	38.4 (3.92)
D16	20×240	34	12	134	45.6 (4.65)	68.5 (6.98)
M20	24×300	75	5	176	38.3 (3.91)	57.5 (5.87)
D19	24×285	57	7	176	65.8 (6.71)	98.8 (10.0)
M22	28×330	124	3	217	47.4 (4.84)	71.2 (7.26)
D22	28×330	91	4	217	89.0 (9.07)	133 (13.6)
M24	30×360	153	2	250	55.3 (5.63)	82.9 (8.45)
D25	32×375	134	3	250	116 (11.8)	174 (17.8)

※1 8d～20d（d:アンカー筋呼び径）の施工が可能です。
※2 必要樹脂量は余剰率2割で計算しています。
※3 施工可能本数はあくまで目安であり実際の施工によってはばらつくことがあります。
※4 最大引張強度はMネジボルト（高強度ボルト）を使用した実験値です。（Fc=24N/ｍｍ2、乾燥孔）
※5 「ケミカルアンカーMLタイプ強度計算式」に基づいた計算値です。
＊計算条件；Mネジボルト（SS400相当材）の場合：Fc＝21N/mm²、M16以下 sδy=245N/mm²、M20以上 sδy=235N/mm²
異形棒鋼の場合：Fc=21N/mm²、D13以下（SD295） sδy=295N/mm²D16以上（SD345） sδy=345N/mm²
樹脂とコンクリートの許容付着応力度：τa＝13.5√（Fc/21）N/mm²
注1 許容強度はアンカーの配置条件により低減する場合があります。「ケミカルアンカー設計指針」（（一社）建築研究振興協会監修）を参照ください。
短期許容引張強度は、長期許容引張強度の1.5倍となります。 1kgf=9.80665N
