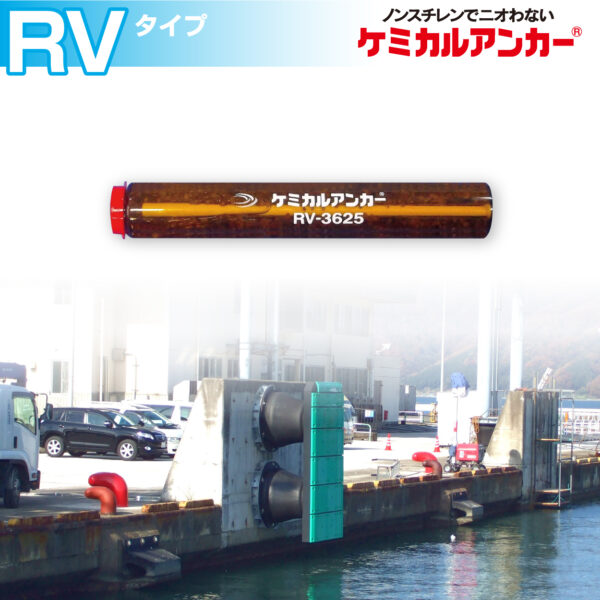

ケミカルアンカー® RVタイプ（カプセル型・回転打撃）

厚生労働省が危険有害性情報として「発がんのおそれの疑い」、「生殖能又は胎児への悪影響のおそれ」等を注意喚起している「スチレン」を原材料に使用しない変性ビニルエステル樹脂を採用したカプセル型固着剤です。防舷材取り付け工事等の港湾関連工事に最適です。

【主な用途】防舷材取付工事　堤防嵩上げ工事　水中工事

カタログDL

カタログ請求

よくある質問

強度計算サービス

構造図

製品特長

建物の利用者や施工者の健康に配慮した設計

厚生労働省が危険有害性情報として「発がんのおそれの疑い」、「生殖能又は胎児への悪影響のおそれ」等を注意喚起している「スチレン」を原材料に使用しない変性ビニルエステル樹脂を採用し、施工時に不快となるスチレン臭は全くしません。

長期保存

品質保証期間が製造日より2年間となり、長期保存が可能となりました。

水中施工

水中の施工にも対応しております。

樹脂硬化物の物性規格

試験項目	規格値	試験方法
圧縮強さ	100N/mm² 以上	JIS K 7181
圧縮弾性係数	1000N/mm² 以上	JIS K 7181
引張強さ	20.0N/mm² 以上	JIS K 7113
曲げ強さ	40.0N/mm² 以上	JIS K 7171
耐アルカリ性	質量変化率 ±10%以内	JIS K 6919

RVタイプの施工手順

アンカー筋の形状

RVタイプのアンカー筋は、図のような形状のものを使用します。
アンカー筋の種類には、ネジボルトがあります。

硬化時間

施工後の硬化時間は下表を参照して行ってください。
水中では約2倍の硬化時間が必要となります。

温度	-10℃	0℃	10℃	20℃	30℃
硬化時間	32時間	8時間	2時間	30分	15分

製品規格

品名	カプセル
品名	外径×長さ(mm)	容量(cm³)
RV-1911	20.5×110	35
RV-1913	20.5×130	41
RV-2213	24.5×130	59
RV-2513	28.5×130	80
RV-2515	28.5×150	92
RV-3018	35×180	168
RV-3021	35×215	200
RV-3625	40×255	310
RV-4730	47×300	505
RV-4735	47×350	589
RV-5320	53×200	428
RV-5325	53×250	535
RV-5330	53×300	642
RV-5335	53×350	749

施工仕様

品名	施工仕様			長期許容引張強度※1 kN (tonf)	短期許容引張強度 kN (tonf)
品名	アンカー筋	穿孔径(mm)	埋込深さ(mm)	長期許容引張強度※1 kN (tonf)	短期許容引張強度 kN (tonf)
RV-1911	M18	22	140	18.3(1.87)	27.5(2.81)
RV-1913	M20	24	140	18.0(1.84)	27.1(2.76)
RV-2213	M22	28	145	19.4(1.98)	29.1(2.97)
RV-2513	M24	30	175	28.6(2.91)	42.9(4.37)
RV-2515	M27	32	210	41.2(4.20)	61.8(6.30)
RV-3018	M30	38	210	41.0(4.19)	61.6(6.28)
RV-3021	M30	38	250	59.4(6.06)	89.1(9.09)
RV-3625	M36	46	260	63.3(6.45)	95.0(9.68)
RV-4730	M42	55	330	103(10.5)	155(15.8)
RV-4735	M48	60	350	114(11.6)	171(17.5)
RV-5330	M48	60	400	151(15.4)	227(23.2)
RV-5335	M56	65	480	217(22.1)	325(33.2)
RV-5320×2本	M56	65	500	236(24.1)	354(36.1)
RV-5325×2本	M64	75	515	248(25.3)	372(37.9)
RV-5330×3本	M76	90	650	399(40.6)	598(61.0)

※1「ケミカルアンカーRVタイプ強度計算式（土木用）」に基づいた計算値です。
計算条件：Mネジボルト（SS400相当材　許容引張応力度　sσu＝140N/㎟）の場合：Fc21N/㎟
注1 許容強度はアンカーの配置条件により低減する場合があります。　短期許容引張強度は、長期許容引張強度×1.5となります。　1kgf= 9.80665N
